Kalup za brizganje zaponke varnostnega pasu za otroški voziček po meri

Kalup za brizganje in oblikovanje sponke otroškega vozička|DeepMould

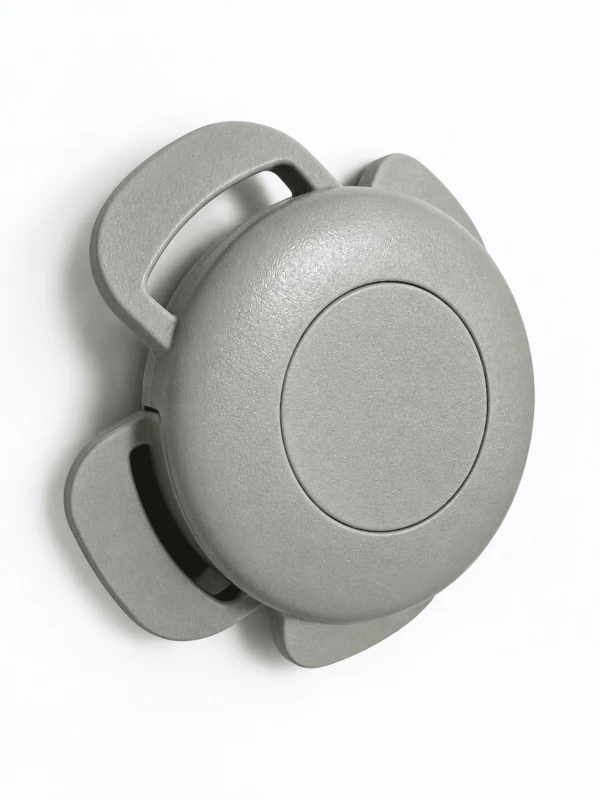

To je razvil Deep Moldkalup za brizganje sponke otroškega vozičkaza več{0}}komponentno zaponko, ki se uporablja v sklopu pasov otroškega vozička.

Sklop POM je sestavljen iz zunanjega ohišja zaponke, sredinskega sprostitvenega obroča in stranskih zaklepnih jezičkov. Projekt zajema podporo prototipu, oblikovanje kalupov, proizvodnjo kalupov, poskusno oblikovanje in prostorninsko brizganje.

Orodja in oblikovani sestavni deli so izdelani v skladu s podatki in zahtevami izdelka, ki jih odobri stranka.

Premisleki glede izdelka in orodja

Zaponka pasu je sklop in ne en sam plastični del. Posamezne komponente morajo delovati skupaj v skladu z odobreno zasnovo izdelka.

Stranski zaklepni jeziki morajo pravilno vstopiti v telo zaponke, ostati poravnani po montaži in se sprostiti skozi osrednjo komponento, kot je določeno v načrtu stranke.

Pri kalupu za brizganje je treba posvetiti pozornost vmesnikom med komponentami, debelini sten, rebrom, odprtinam, zapornim-območjem in položajem za izmet.

Tudi vidne površine sponk zahtevajo dosleden videz. Teksturo, definicijo logotipa, položaj-ločnice in lokacijo vrat je zato treba pregledati skupaj z notranjo funkcionalno geometrijo.

Proces razvoja plesni

Pred strojno obdelavo jekla se podatki o izdelku pregledajo glede kotov ugreza, spodrezov, pogojev za-zapiranja, dostopa pod-vrat, izvrževanja in razmerja med sestavljenimi komponentami.

Predlagano orodje uporablja jeklo S136 z določenim razponom trdote in vključuje štiri drsnike na votlino. Konfiguracije votline so 1 × 4 in 1 × 8 za ustrezne komponente zaponke.

Po strojni obdelavi in ​​sestavljanju kalupa se izvede poskusno oblikovanje, da se ocenijo pogoji oblikovanja, vidne napake in dimenzijska skladnost glede na odobrene zahteve za izdelek.

Vse naknadne spremembe izdelka ali orodja se nadzorujejo v skladu z veljavno revizijo risbe.

Poskusno oblikovanje in preverjanje sestavljanja

Oblikovane komponente se med preskusno fazo preverijo glede na odobrene risbe in projektne zahteve.

Stranka izvede testiranje sile-končnega sestavljanja v skladu s svojo preskusno metodo in mejami sprejemljivosti, vključno z zahtevami glede sile vstavljanja, zadrževanja in-spuščanja, kjer je primerno.

To omogoča, da se uliti sestavni deli in orodje oceni glede na naročnikove definirane zahteve izdelka pred serijsko proizvodnjo.
